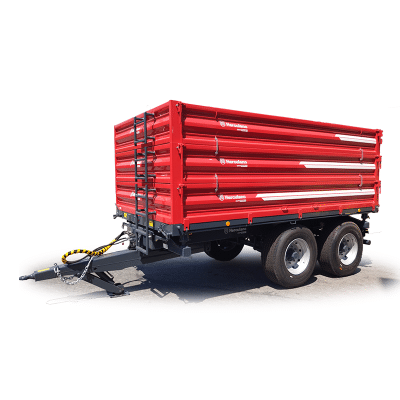

EUROPA

Categories: , Tag:















CARACTERÍSTICAS
● Taipais Furhmann® (origem: Áustria)
● Caixa metálica tribasculante
● Chassi em tubo estrutural Ferpinta®
● Suspensão bogie (de série para os modelos T2ET e G3ET)
● Malhal amovível e escada frontal
● Eixo dianteiro giratório sobre esferas (de série nos modelos G2ET e G3ET)
● Caixa de ferramentas L (500x400x400mm)
● Descanso hidráulico rebatível
● Lança com mola, com argolão flangeado giratório Scharmuller® (de série para os modelos T2ET)
● Taipais inteiros nos modelos T2ET 10000 e G2ET 10000 e partidos nos restantes
● Dispositivos de segurança, iluminação e sinalização de acordo com a legislação em vigor

Características Uni. G2ET 10000 G2ET 12000 G2ET 14000 G2ET 16000 G3ET 18000
Exterior da caixa
Comprimento m 4,6 5 5,6 6 6,6
Largura m 2,4 2,4 2,4 2,4 2,4
Altura m 0,5 0,5 0,5 0,5 0,5
Peso total indicativo t 4,2 4,4 4,6 4,85 6,02
Massa técnica total t – – – – –
M.M.T.A. no(s) Eixo(s) (≤40 Km/h) t 16 16 16 16 24
M.M.T.A. no ponto de engate t 1,1 1,1 1,1 1,1 1,5
Capacidade m3 5,5/16,5 6,0/18 6,7/20,1 7,2/21,6 7,9/23,7
Dimensões
Interior da caixa – – – – – –
Comprimento m 4,54 4,94 5,54 5,94 6,54
Largura m 2,34 2,34 2,34 2,34 2,34
Altura m 0,5 0,5 0,5 0,5 0,5
Comprimento total m 6,52 6,92 7,52 7,92 8,52
Largura total m 2,5 2,5 2,5 2,5 2,5
Altura total m 1,75 1,75 1,75 1,75 1,88
Altura da plataforma m 1,25 1,25 1,25 1,25 1,38
Altura de basculamento m 4,7 5,2 5,3 5,8 6
Suspensão, eixo(s) e rodas
Tipo de suspensão – – – – – Eixo + Bogie
Tipo de eixo – 1º giratório – 2º fixo 1º giratório – 2º fixo 1º giratório – 2º fixo 1º giratório – 2º fixo 1º giratório – 2º e 3º fixos
Quadrado – (N.º de pernos) mm – (n.º) 100 – (8) 100 – (8) 100 – (8) 100 – (8) 100 – (8)
Cubos mm 400 x 80 400 x 80 400 x 80 400 x 80 400 x 80
Via mm 1850 1850 1850 1850 2000
Rodas – 435/50 R19.5 435/50 R19.5 435/50 R19.5 435/50 R19.5 385/65 R22.5
Basculamento
Ângulo de basculamento Tras./Lat. – 47°/45° 52°/45° 45°/45° 49°/45° 44°/45°
N.º lanços cilindro – 5 6 6 7 7
Diâmetro/Altura cilindro mm 165/1625 165/1947 165/1947 185/2271 185/2271
Pressão/Quantidade de óleo do cilindro bar/l 180/15.1 180/16 180/16 180/22.6 180/22.6
Características Uni. T2ET 10000 T2ET 12000 T2ET 14000 T2ET 16000 T2ET 18000
Exterior da caixa
Comprimento m 4,6 5 5,6 6 6,6
Largura m 2,4 2,4 2,4 2,4 2,4
Altura m 0,5 0,5 0,5 0,5 0,5
Peso total indicativo t 4,21 4,67 5,1 5,55 5,96
Massa técnica total t 15 19 19 19 19
M.M.T.A. no(s) Eixo(s) (≤40 Km/h) t 12 16 16 16 16
M.M.T.A. no ponto de engate t 3 3 3 3 3
Capacidade m3 5,5/16,5 6,0/18 6,7/20,1 7,2/21,6 7,9/23,7
Dimensões
Interior da caixa – – – – – –
Comprimento m 4,54 4,94 5,54 5,94 6,54
Largura m 2,34 2,34 2,34 2,34 2,34
Altura m 0,5 0,5 0,5 0,5 0,5
Comprimento total m 6,25 6,65 7,25 7,64 8,24
Largura total m 2,5 2,5 2,5 2,5 2,5
Altura total m 1,79 1,83 1,84 1,87 1,94
Altura da plataforma m 1,28 1,33 1,33 1,37 1,44
Altura de basculamento m 5,37 5,83 6,07 6,59 6,83
Suspensão, eixo(s) e rodas
Tipo de suspensão – Bogie Bogie Bogie Bogie Bogie
Tipo de eixo – 2 Eixos Fixos 2 Eixos Fixos 2 Eixos Fixos 2 Eixos Fixos 2 Eixos Fixos
Quadrado – (N.º de pernos) mm – (n.º) 90 – (8) 100 – (8) 100 – (8) 100 – (10) 110 – (10)
Cubos mm 400 x 80 400 x 80 400 x 80 400 x 80 400 x 80
Via mm 2000 2000 2000 1950 1950
Rodas – 385/65 R22.5 385/65 R22.5 385/65 R22.5 425/65 R22.5 425/65 R22.5
Basculamento
Ângulo de basculamento Tras./Lat. – 52°/45° 52°/45° 52°/45° 49°/45° 52°/45°
N.º lanços cilindro – 5 6 6 7 7
Diâmetro/Altura cilindro mm 165/1625 165/1947 165/1947 185/2271 185/2271
Pressão/Quantidade de óleo do cilindro bar/l 180/15,1 180/16 180/16 180/22,6 180/22,6
