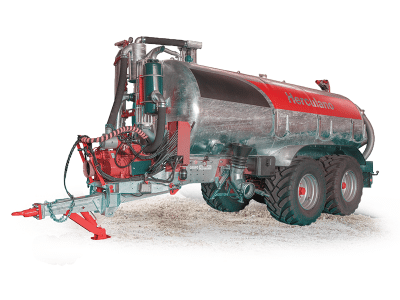

CH RG

Categories: , Tag:















CARACTERÍSTICAS
● Cisternas com eixos autodirecionais de série (2 e 3 eixos)
● Inversor hidráulico na bomba (de série para ≥ CH 18000 RG)
● Depósito galvanizado e indicador de nível tubular
● Iluminação LED
● Lança com mola, regulável em altura, com argolão flangeado giratório Scharmuller®
● Dois tubos flexíveis com engates rápidos
● Descanso hidráulico
● Dispersor fixo de leque
● Eixos e rodas configuráveis
● Duas adufas: uma hidráulica de duplo efeito e outra mecânica
● Porta traseira autoclave para limpeza
● Pré-preparação para inserção de localizadores
● Anteparas interiores anti balanço
● Dispositivos de segurança, iluminação e sinalização de acordo com a legislação em vigor

Características CH 10000 ES CH 12000 ES CH 12000 RG CH 14000 RG CH 16000 RG CH 18000 RG CH 22000 RG CH 22000 RG CH 24000 RG
Peso total indicativo t 5 5,3 5,74 5,94 6,14 6,34 7,35 7,9 9
Massa técnica total t 15,5 15,5 24 24 24 26 26 27 33
M.M.T.A. no(s) eixo(s) (≤40 Km/h) t 12,5 12,5 21 21 21 23 23 24 30
M.M.T.A. no ponto de engate t 3 3 3 3 3 3 3 3 3
Capacidade l 9700 11700 11750 13450 15800 17800 22000 22000 24100
Tipo de chassi – Autoportante Autoportante Autoportante Autoportante Autoportante Autoportante Autoportante Autoportante Autoportante
Dimensões
Comprimento/Diâmetro do tanque m 4,56×1,75 5,32×1,75 5,19×1,75 5,10×1,90 5,94×1,90 6,00×2,00 7,51×2,00 7,52×2,00 8,46×2,00
Diâmetro da porta de Homem (Autoclave) mm 950 950 950 950 950 950 950 950 950
Diâmetro adufa, tubos e acessórios mm/’’ 200/8 200/8 200/8 200/8 200/8 200/8 200/8 200/8 200/8
Comprimento total m 6,78 7,55 7,44 7,3 8,14 8,16 9,74 9,72 10,62
Largura total m 2,5 2,5 2,5 2,55 2,55 2,55 2,55 2,55 2,55
Altura total m 3,1 3,1 3,08 3,19 3,19 3,25 3,39 3,39 3,45
Diâmetro do indicador de nível mm 150 150 150 150 150 150 150 150 150
Suspensão, eixo(s) e rodas
Tipo de suspensão – – – Bogie Bogie Bogie Bogie Tandem Tridem Tridem
Tipo de eixo – 1 Eixo Fixo 1 Eixo Fixo Autodirecional (2º) Autodirecional (2º) Autodirecional (2º) Autodirecional (2º) Autodirecional (2º) Autodirecional (1º e 3º) Autodirecional (1º e 3º)
Quadrado – (N.º de pernos) mm –
(n.º)		 150 – (10) 150 – (10) 110 – (10) 110 – (10) 110 – (10) 110 – (10) 150 – (10) 130 – (10) 150 – (10)
Cubos mm 406 x 140 406 x 140 406 x 120 406 x 120 406 x 120 406 x 120 406 x 120 400×120 406×120
Via mm 1700 1700 1850 1850 1850 1850 1950 1950 1900
Rodas – 600/55 R26.5 600/55 R26.5 600/55 R26.5 600/55 R26.5 600/55 R26.5 600/55 R26.5 600/55 R26.5 560/60 R22.5 600/55 R26.5
Equipamento Standard
Bomba compressora – STAR 60 STAR 72 STAR 72 STAR 72 STAR 72 DL 180 DL 180 DL 180 DL 180
Comprimento tubos sucção m 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3 2 x 3,3
Pré-instalação para braço de carga – Sim Sim Sim Sim Sim Sim Sim Sim Sim
Descanso – Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível Hidráulico rebatível
N.º anteparas interiores – 3 4 4 4 4 4 4 4 5
Cardan – Fusível Fusível Fusíve Fusível Fusível Homocinético Homocinético Hom
